Objectif
L'objectif de ce projet était de créer une archive numérique précise des structures métalliques porteuses (poteaux et poutres) d'un grand site industriel. Les modèles tridimensionnels étaient requis par le client pour une intégration ultérieure dans des systèmes de CAO et BIM modernes, la réalisation de calculs de résistance par la méthode des éléments finis (MEF), ainsi que pour la planification de futurs travaux de reconstruction et de modernisation.
Données sources
Les données sources du projet consistaient en des archives techniques sous forme de copies numérisées de plans de fabrication de l'ère soviétique. Travailler dans ces conditions nécessitait non seulement des compétences en modélisation 3D, mais aussi des compétences en ingénierie pour interpréter correctement la documentation.
Résultat

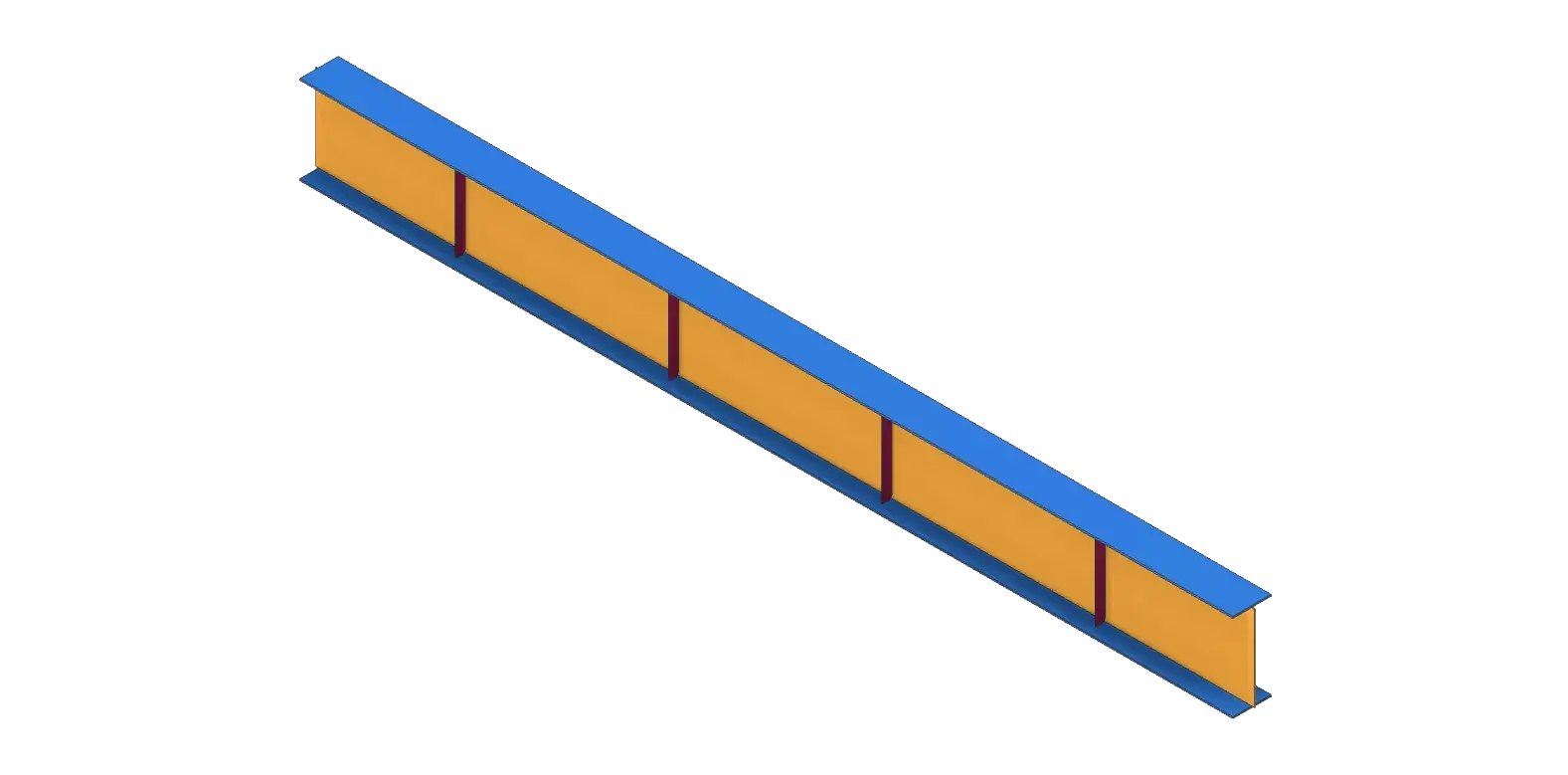

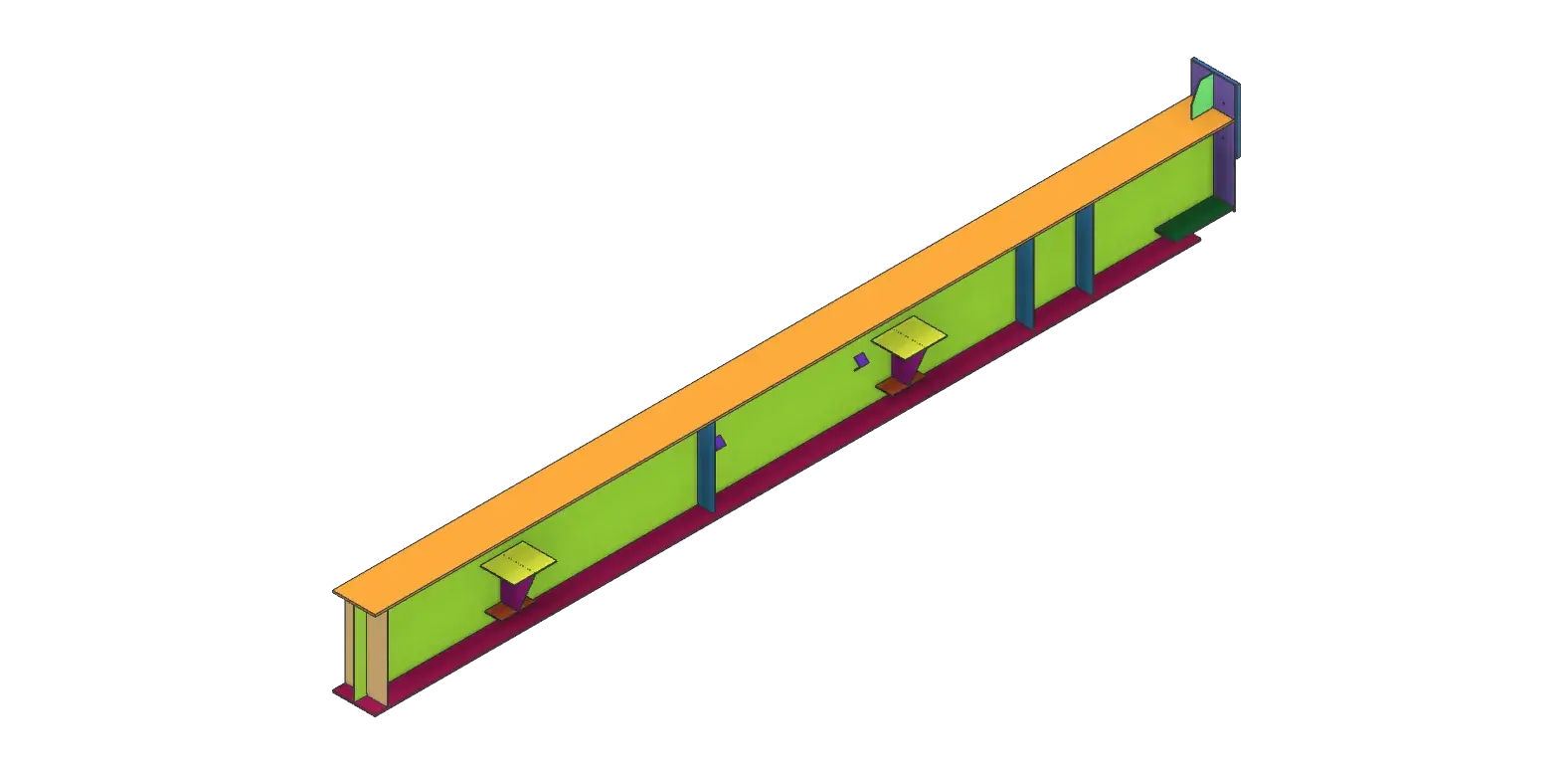

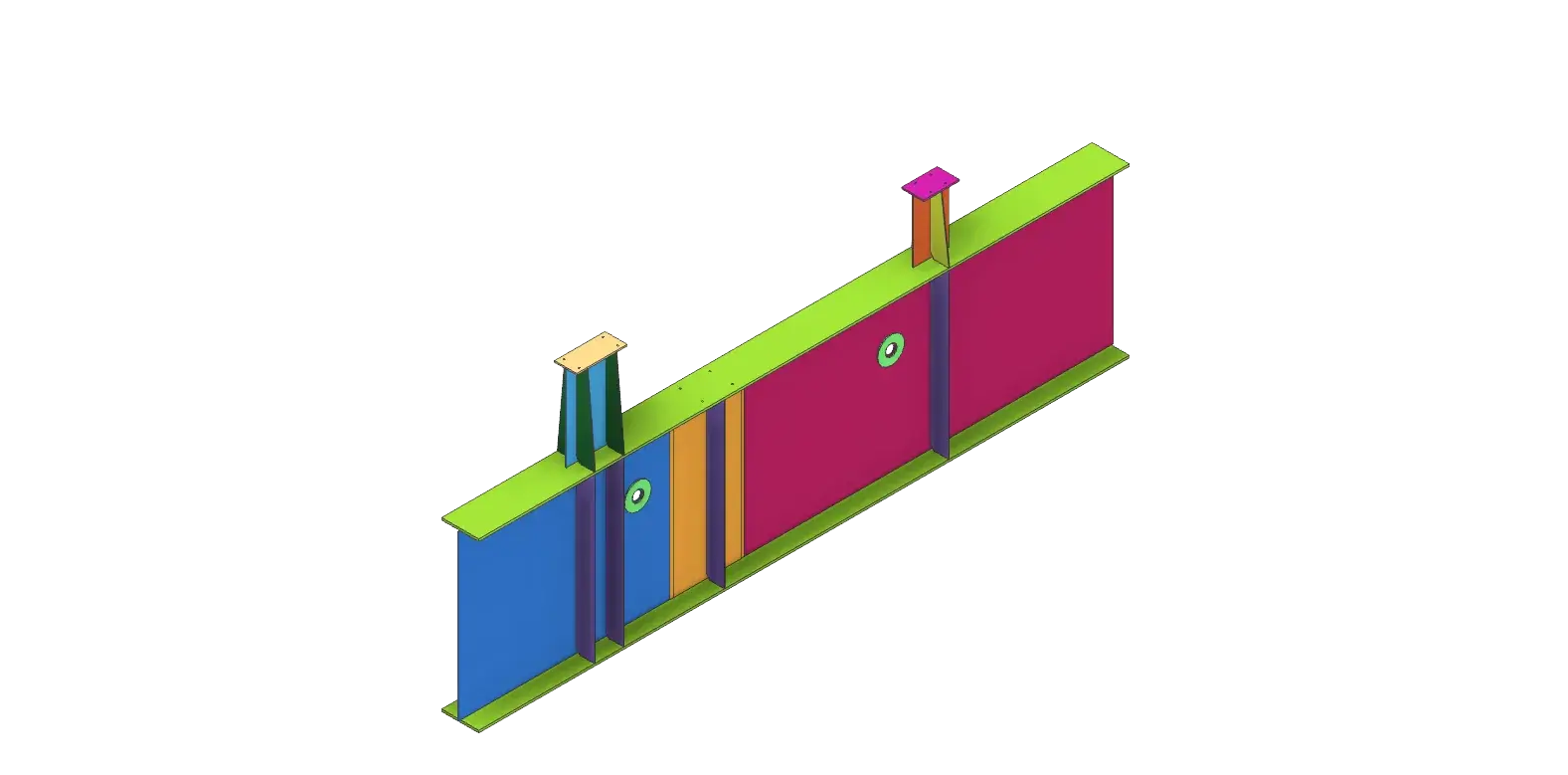

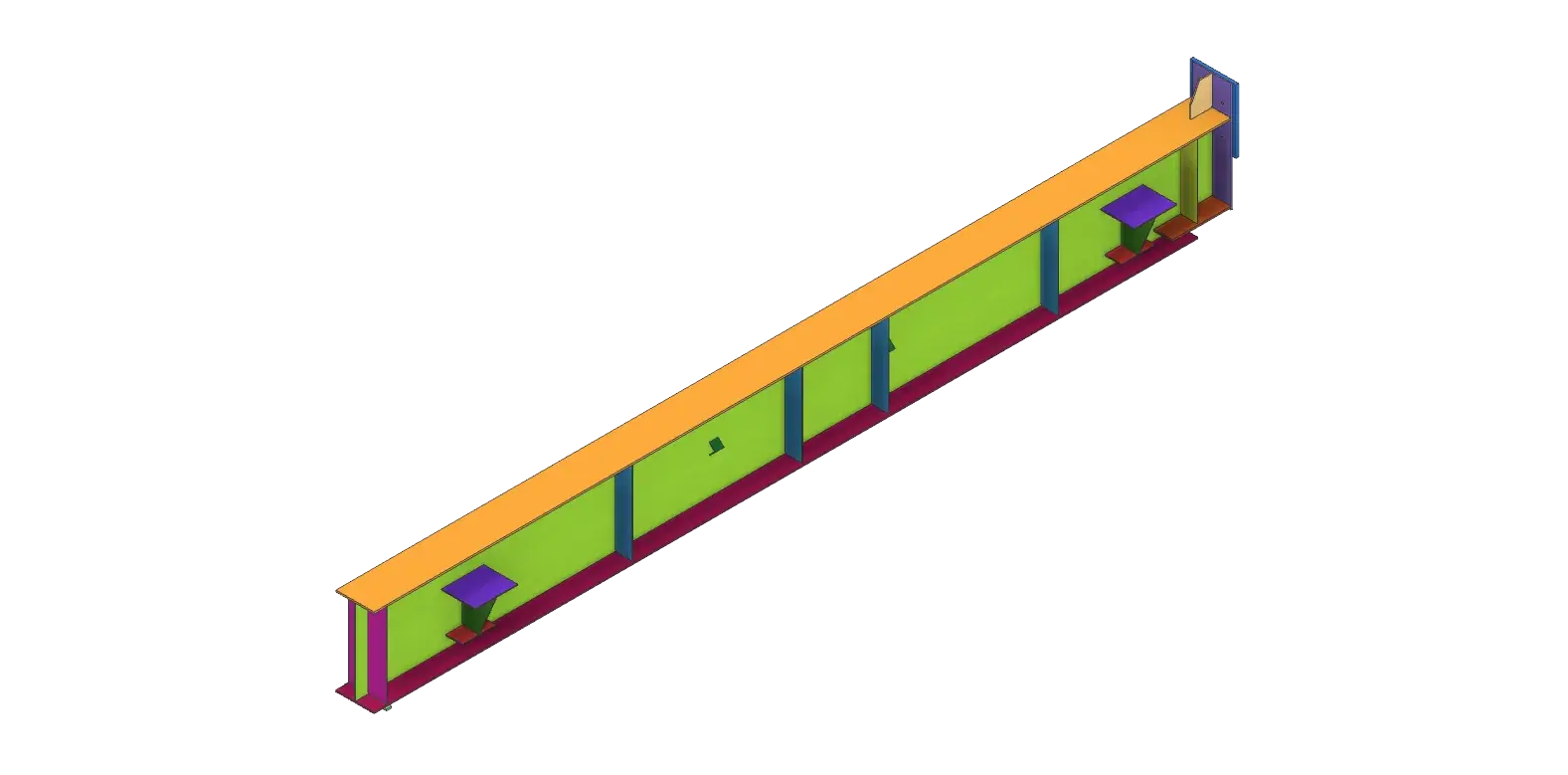

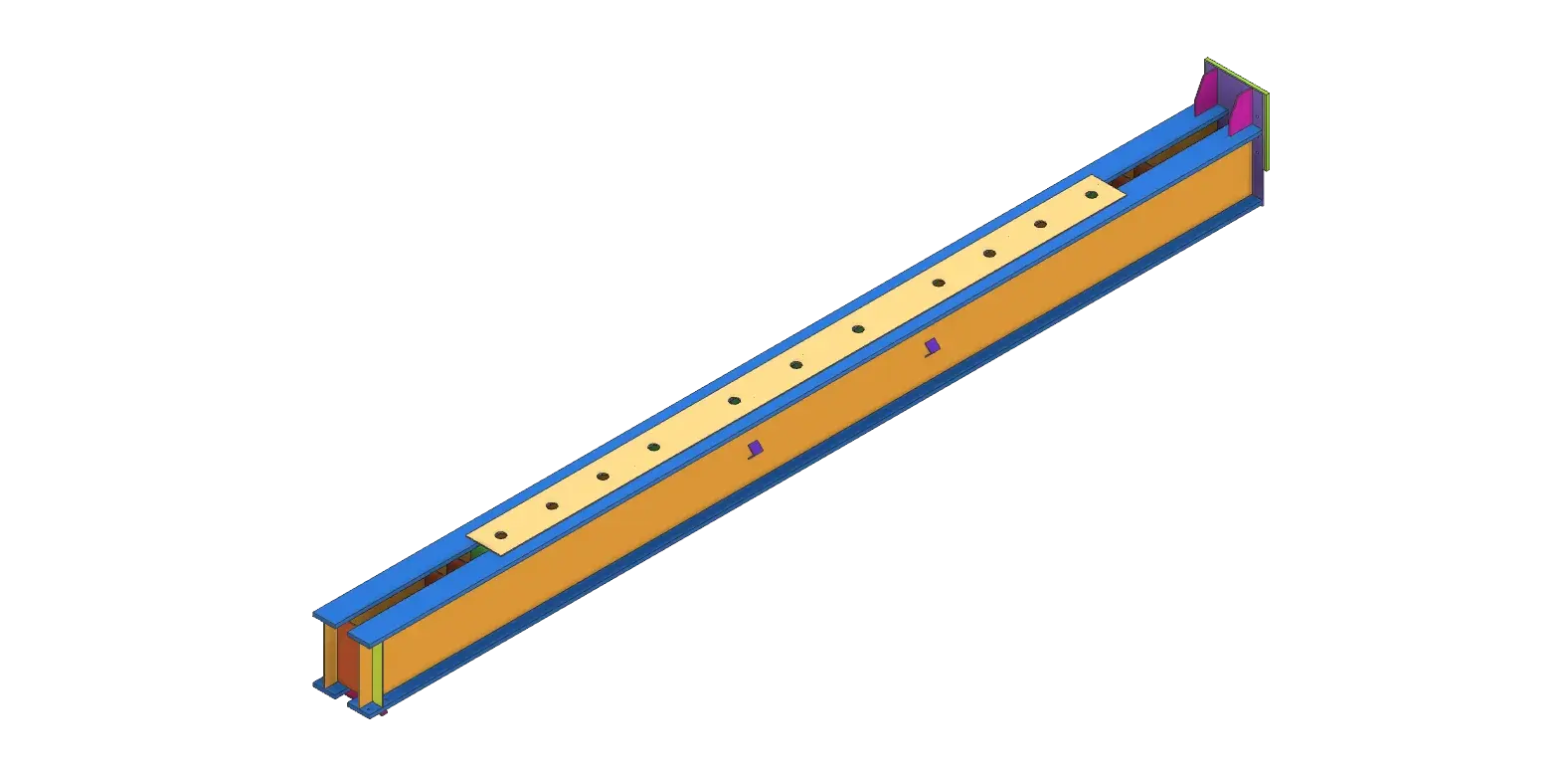

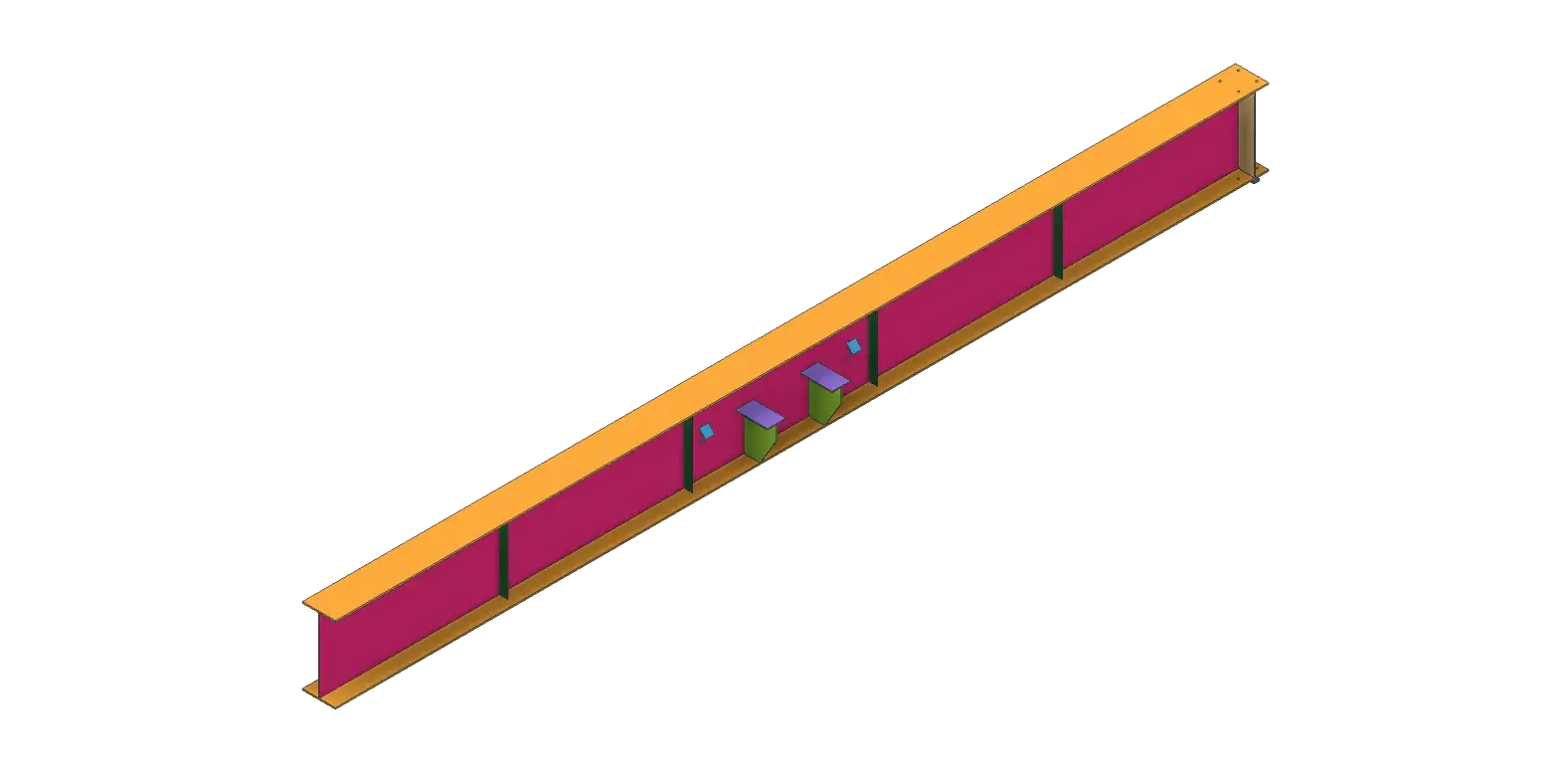

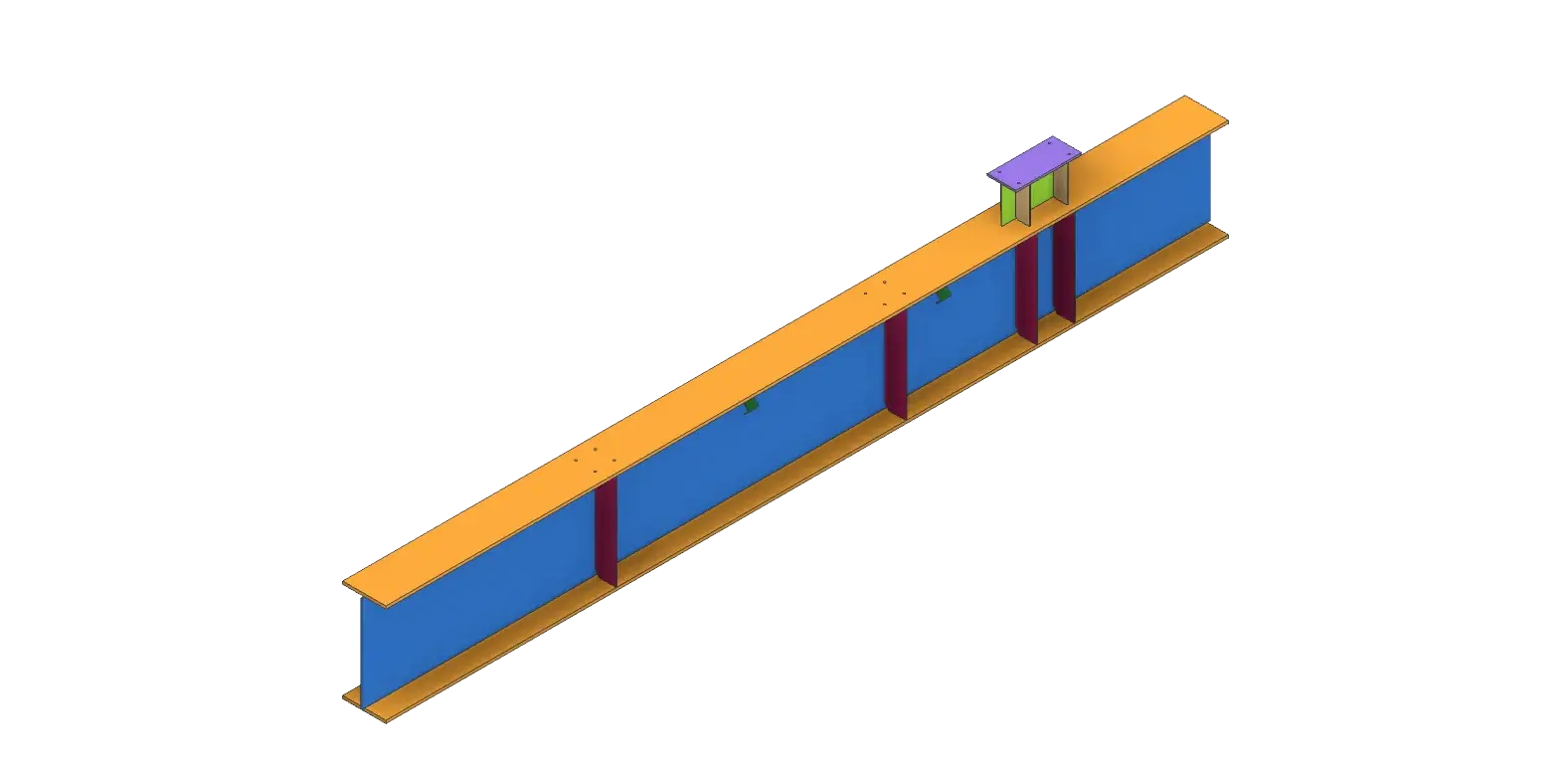

Le travail a abouti à un jeu complet de modèles 3D de production, reproduisant fidèlement la géométrie et la composition des structures métalliques spécifiées dans les plans.
Logiciels utilisés : Autodesk Inventor
