Mål
Målet med prosjektet var å utarbeide et komplett sett med konstruksjonsdokumentasjon for slitasjedelene til slampumper. Arbeidet ble utført for et stort gullgruveselskap for å muliggjøre importsubstitusjon, forkorte reparasjonstider og redusere avhengigheten av leverandører av originale reservedeler.
Oppgaver

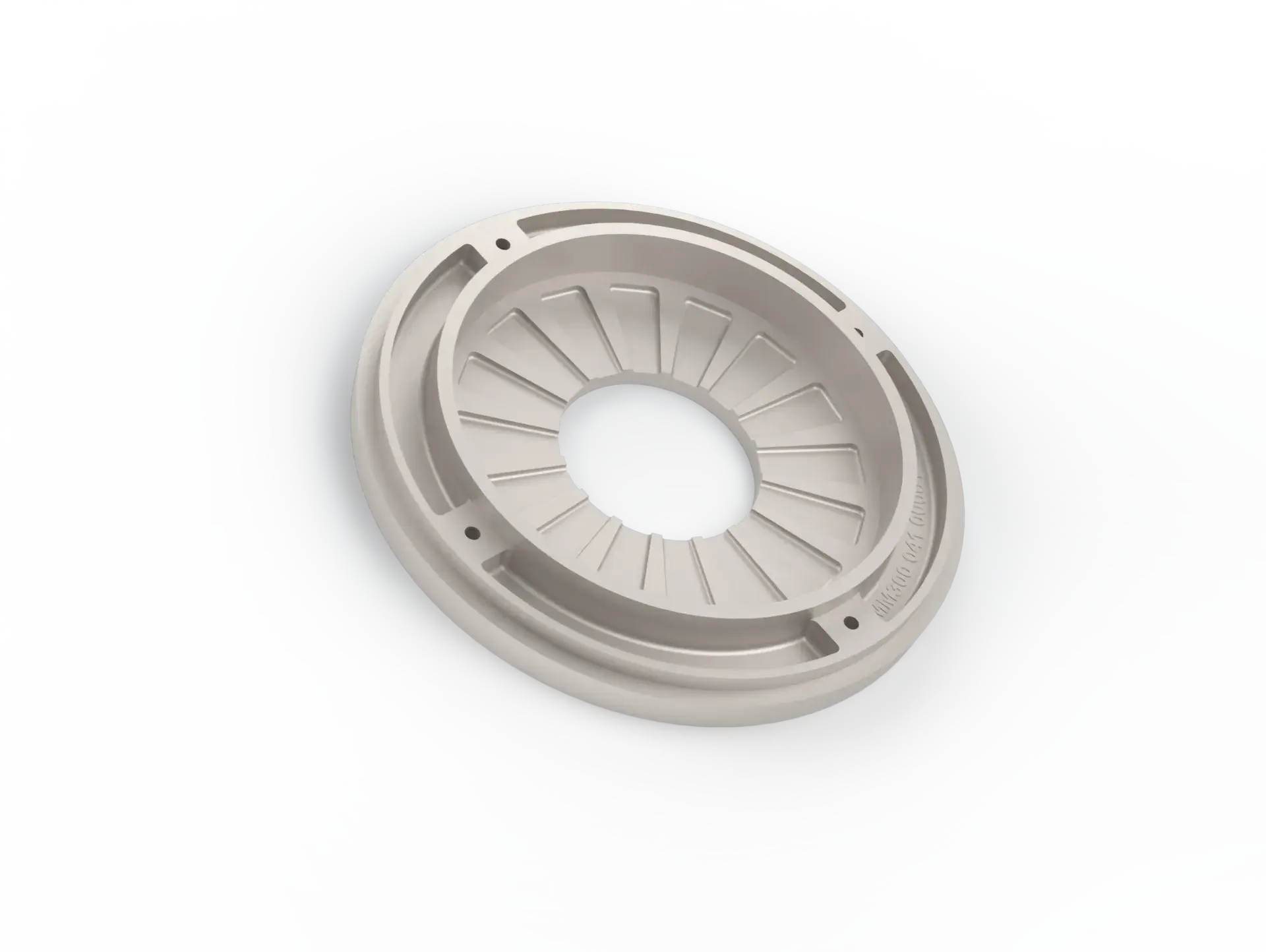

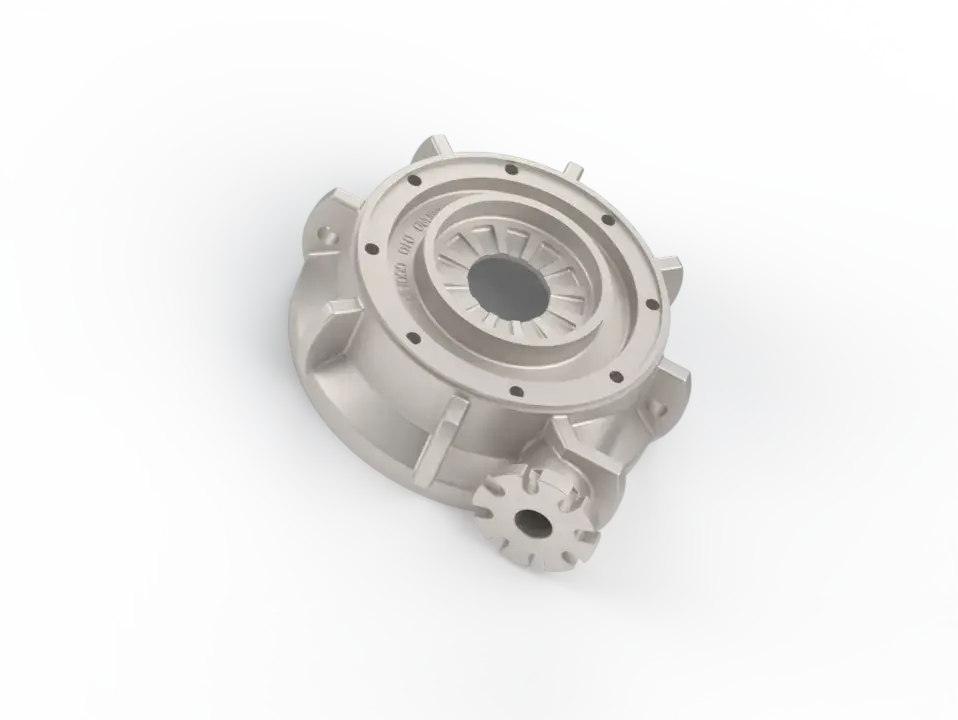

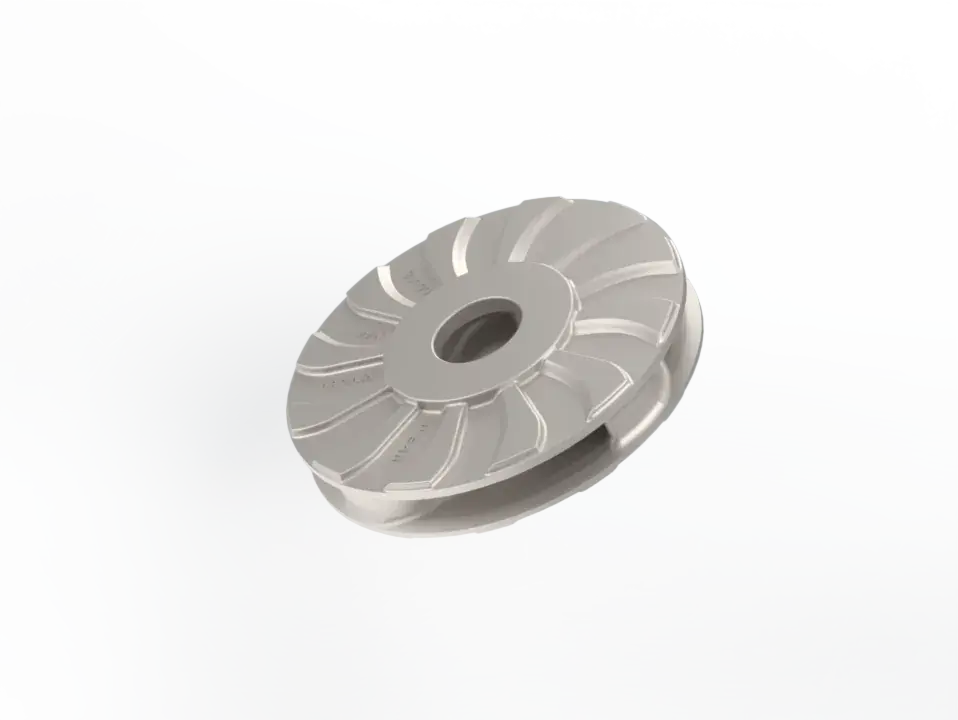

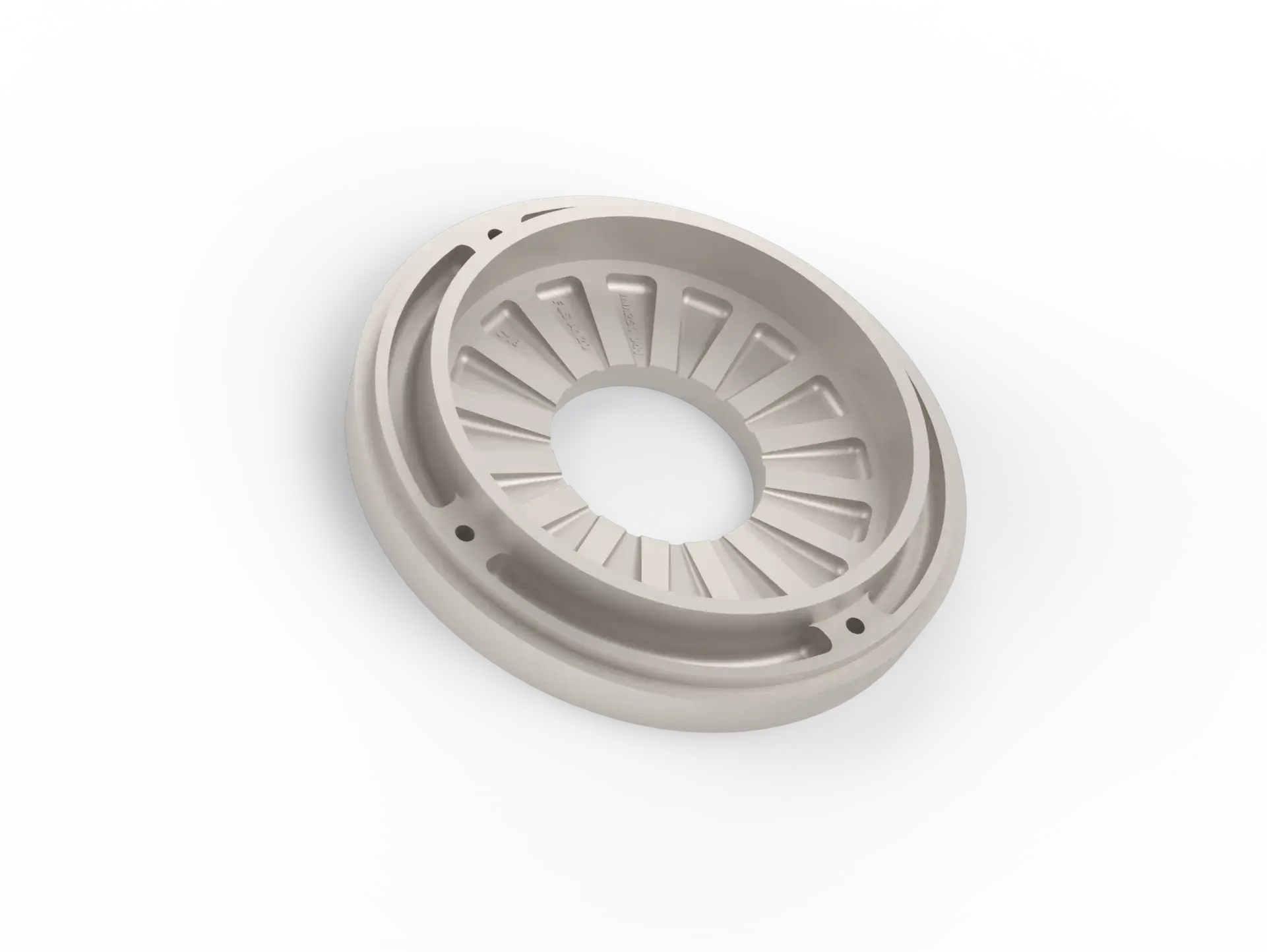

Prosjektet ble organisert i flere faser og gjennomført av et team på fire ingeniører. Den innledende fasen omfattet utplassering av spesialister på gruveanlegget for å utføre 3D-skanning av 49 unike deler (kåper, sliteskiver, pumpehjul, pumpehus m.fl.). Mitt ansvarsområde begynte med mottak av 3D-skanningsdata og omfattet etterbehandling samt oppbygging av nøyaktige solidmodeller i den spesialiserte programvaren Geomagic Design X. Prosessen handlet ikke bare om å kopiere geometrien, men om å gjenopprette de opprinnelige konstruksjonene: jeg analyserte slitte overflater, korrigerte geometrien og skapte idealiserte parametriske modeller som var fullstendig klare for produksjon. Innenfor prosjektet var jeg personlig ansvarlig for reverse engineering av seks posisjoner, inkludert slike kritiske deler som sliteskiver, huselementer og flenser.
Resultater
Gjennom koordinert teamarbeid ble reverse engineering av hele produktserien vellykket gjennomført. Kunden mottok et komplett digitalt arkiv og et fullstendig sett med konstruksjonsdokumentasjon for sin pumpemaskinpark.
